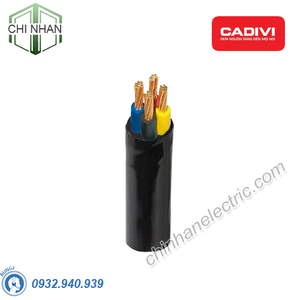

Dây cáp điện 4 lõi Cadivi CVV-4X4 mm2 – 0.6/1kV Cu/PVC/PVC

Name: Cadivi Giá Tốt Nhất
Brand: Cadivi
SKU: CVV 4X4
Price: 51282 VND
Availability: InStock
Rating: 5 (1 reviews)

(1 đánh giá)

Mã sản phẩm : CVV 4X4

Xuất xứ : Cadivi

Bảo hành : 12 tháng

Cáp điện Cadivi Model CVV 4X4 mm2
Chủng loại: Cu/PVC/PVC
Số Lõi: 4 lõi
Chất liệu ruột dẫn: Đồng
Điện áp: 0.6/1kV
Quy cách đóng gói: Sản xuất theo số mét yêu cầu của dự án
Hãng sản xuất: Cadivi

Giá sản phẩm : 51,282 đ 73,260 đ

Số lượng :

Tổng tiền : 51,282 đ

MUA NGAY

THÊM VÀO GIỎ HÀNG

Chi tiết

CVV − 0,6/1 kV

DÂY CÁP ĐIỆN CVV LÀ GÌ? CẤU TẠO VÀ ỨNG DỤNG

Dây cáp điện CVV là một trong những dòng dây cáp điện hạ thể có khả năng truyền tải điện năng từ 0,6/1kV(300/500V). Cáp có ruột lõi được làm bằng đồng, 2 lớp cách điện được làm bằng PVC và vỏ bọc bên ngoài cáp là nhựa PVC. Chúng thường được sử dụng trong các trường học, toà nhà, chung cư hay các nhà xưởng.

CVV là từ viết tắt, thể hiện đặc điểm nổi bật của dây, có thể phân biệt với các dòng dây cáp khác, cụ thể:

C: cáp có lõi được làm bằng đồng (Cu)
V: tiếp theo là đến lớp cách điện bằng PVC
V: vỏ bọc bên ngoài cùng bằng PVC

Cáp CVV dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0,6/1 kV, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG

TCVN 5935-1/ IEC 60502-1
TCVN 6612/ IEC 60228

NHẬN BIẾT LÕI

Bằng màu cách điện:
- Cáp 1 lõi: Màu đen.
- Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – đen (trung tính) - xanh lục & vàng (TER).
Bằng vạch màu trên cách điện màu trắng:
- Cáp 1 lõi: không vạch.
- Cáp nhiều lõi: Màu đỏ - vàng - xanh dương - không vạch (trung tính) - xanh lục (TER).
Hoặc theo yêu cầu khách hàng.

CẤU TRÚC

Dây Cáp Điện CVV Là Gì?

ĐẶC TÍNH KỸ THUẬT

Cấp điện áp U₀/U: 0,6/1 kV.	Rated voltage U₀/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút).	Test voltage: 3,5 kV (5 minutes).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.	Maximum conductor temperature for normal operation is 70^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:	Maximum conductor temperature for short-circuit (5s maximum duration) is:
140^OC, với tiết diện lớn hơn 300mm². 160^OC, với tiết diện nhỏ hơn hoặc bằng 300mm².	140^OC with Nominal area larger than 300mm². 160^OC with Nominal area up to and include 300mm².

BẢNG TRA TIẾT DIỆN DÂY DẪN THEO CÔNG SUẤT

CÁP CVV - 1 LÕI (1 CORE)

Tiết diện	Số sợi/Đường kính sợi	Điện trở DC tối đa ở 20 ⁰C	*Đường kính tổng gần đúng⁽⁾**	*Khối lượng cáp gần đúng⁽⁾**
mm²	N⁰/mm	Ω/km	mm	kg/km
1,5	7/0,52	12,1	5,5	46
2,5	7/0,67	7,41	5,9	59
4	7/0,85	4,61	6,9	84
6	7/1,04	3,08	7,4	108
10	CC	1,83	8,1	149
16	CC	1,15	9,0	207
25	CC	0,727	10,5	308
35	CC	0,524	11,6	402
50	CC	0,387	13,1	536
70	CC	0,268	14,8	750
95	CC	0,193	17,0	1006
120	CC	0,153	18,4	1240
150	CC	0,124	20,4	1533
185	CC	0,0991	22,6	1894
240	CC	0,0754	25,5	2471
300	CC	0,0601	28,4	3137
400	CC	0,0470	31,8	4019
500	CC	0,0366	35,4	5082
630	CC	0,0283	39,6	6639

CÁP CVV - 2 LÕI (2 CORE)

Tiết diện	Số sợi/Đường kính sợi	Điện trở DC tối đa ở 20 ⁰C	*Đường kính tổng gần đúng⁽⁾**	*Khối lượng cáp gần đúng⁽⁾**
mm²	N⁰/mm	Ω/km	mm	kg/km
1,5	7/0,52	12,1	10,6	157
2,5	7/0,67	7,41	11,5	196
4	7/0,85	4,61	13,3	276
6	7/1,04	3,08	14,5	345
10	CC	1,83	14,9	346
16	CC	1,15	16,7	474
25	CC	0,727	19,8	701
35	CC	0,524	21,9	906
50	CC	0,387	25,0	1204
70	CC	0,268	28,6	1681
95	CC	0,193	32,8	2247
120	CC	0,153	35,8	2770
150	CC	0,124	39,6	3412
185	CC	0,0991	43,9	4222
240	CC	0,0754	50,1	5516
300	CC	0,0601	55,9	6972
400	CC	0,0470	62,8	8948
500	CC	0,0366	-	-
630	CC	0,0283	-	-

CÁP CVV - 3 LÕI (3 CORE)

Tiết diện	Số sợi/Đường kính sợi	Điện trở DC tối đa ở 20 ⁰C	*Đường kính tổng gần đúng⁽⁾**	*Khối lượng cáp gần đúng⁽⁾**
mm²	N⁰/mm	Ω/km	mm	kg/km
1,5	7/0,52	12,1	11,1	179
2,5	7/0,67	7,41	12,0	228
4	7/0,85	4,61	14,1	325
6	7/1,04	3,08	15,3	412
10	CC	1,83	15,9	459
16	CC	1,15	17,8	639
25	CC	0,727	21,2	958
35	CC	0,524	23,4	1249
50	CC	0,387	26,8	1670
70	CC	0,268	30,8	2359
95	CC	0,193	35,3	3161
120	CC	0,153	38,5	3908
150	CC	0,124	42,6	4835
185	CC	0,0991	47,7	5974
240	CC	0,0754	53,9	7799
300	CC	0,0601	60,3	9902
400	CC	0,0470	67,9	12698
500	CC	0,0366	-	-
630	CC	0,0283	-	-

CÁP CVV - 4 LÕI (4 CORE)

Tiết diện	Số sợi/Đường kính sợi	Điện trở DC tối đa ở 20 ⁰C	*Đường kính tổng gần đúng⁽⁾**	*Khối lượng cáp gần đúng⁽⁾**
mm²	N⁰/mm	Ω/km	mm	kg/km
1,5	7/0,52	12,1	11,1	212
2,5	7/0,67	7,41	12,0	273
4	7/0,85	4,61	14,1	394
6	7/1,04	3,08	15,3	504
10	CC	1,83	15,9	586
16	CC	1,15	17,8	822
25	CC	0,727	21,2	1240
35	CC	0,524	23,4	1623
50	CC	0,387	26,8	2189
70	CC	0,268	30,8	3095
95	CC	0,193	35,3	4152
120	CC	0,153	38,5	5154
150	CC	0,124	42,6	6366
185	CC	0,0991	47,7	7874
240	CC	0,0754	53,9	10282
300	CC	0,0601	60,3	13068
400	CC	0,0470	67,9	16774
500	CC	0,0366	-	-
630	CC	0,0283	-	-

CÁP CVV - 3 PHA + 1 TRUNG TÍNH (3 PHASE +1 NEUTRAL CORES)

Tiết diện	Số sợi/Đường kính sợi	Điện trở DC tối đa ở 20 ⁰C	*Đường kính tổng gần đúng⁽⁾**	*Khối lượng cáp gần đúng⁽⁾**
mm²	N⁰/mm	Ω/km	mm	kg/km
3x4 + 1x2,5	-	-	14,7	362
3x6 + 1x4	-	-	16,3	474
3x10 + 1x6	-	-	17,0	545
3x16 + 1x10	-	-	19,0	763
3x25 + 1x16	-	-	22,3	1134
3x35 + 1x16	-	-	24,3	1420
3x35 + 1x25	-	-	25,2	1527
3x50 + 1x25	-	-	28,2	1951
3x50 + 1x35	-	-	28,8	2049
3x70 + 1x35	-	-	32,1	2717
3x70 + 1x50	-	-	33,0	2860
3x95 + 1x50	-	-	37,0	3664
3x95 + 1x70	-	-	38,0	3890
3x120 + 1x70	-	-	40,8	4628
3x120 + 1x95	-	-	42,0	4893
3x150 + 1x70	-	-	44,3	5525
3x150 + 1x95	-	-	45,9	5802
3x185 + 1x95	-	-	49,8	6933
3x185 + 1x120	-	-	50,7	7182
3x240 + 1x120	-	-	56,0	8982
3x240 + 1x150	-	-	57,1	9288
3x240 + 1x185	-	-	58,3	9662
3x300 + 1x150	-	-	62,5	11362
3x300 + 1x185	-	-	63,7	11741
3x400 + 1x185	-	-	70,2	14498
3x400 + 1x240	-	-	72,1	15138

DÂY CÁP CVV CADIVI 4X4mm2

– CC : Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*) : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.

Download bảng giá dây cáp điện cadivi mới nhất

Liên hệ ngay cho Thiết Bị Điện Chí Nhân! Để có mức giá ưu đãi tốt nhất dành cho Quý khách hàng. Khách hàng đặt mua Dây cáp điện Cadivi với số lượng lớn xin vui lòng call cho chúng tôi để có mức giá ưu đãi riêng.
