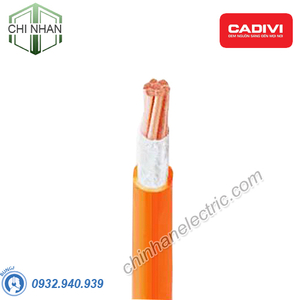

Dây cáp điện chống cháy 1 lõi Cadivi CXV/FR 1x50mm2 – 0.6/1kV Cu/XLPE-FR/PVC

Name: Cadivi Giá Tốt Nhất
Brand: Cadivi
SKU: CXV/FR 1x50
Price: 134904 VND
Availability: InStock
Rating: 5 (1 reviews)

(1 đánh giá)

Mã sản phẩm : CXV/FR 1x50

Xuất xứ : Cadivi

Bảo hành : 12 tháng

Cáp Chống Cháy Cadivi Model CXV/FR 1x50mm2
Chủng loại: Cu/XLPE-FR/PVC
Số Lõi: 1 lõi
Chất liệu ruột dẫn: Đồng
Điện áp: 0.6/1kV
Quy cách đóng gói: Sản xuất theo số mét yêu cầu của dự án
Hãng sản xuất: Cadivi

Giá sản phẩm : 134,904 đ 192,720 đ

Số lượng :

Tổng tiền : 134,904 đ

MUA NGAY

THÊM VÀO GIỎ HÀNG

Chi tiết

CXV/FR − 0,6/1 kV

DÂY CÁP ĐIỆN CHỐNG CHÁY LÀ GÌ? CẤU TẠO VÀ ỨNG DỤNG

Cáp chống cháy CXV/FR dùng cho hệ thống phân phối điện được thiết kế để duy trì nguồn điện cho các thiết bị, hạn chế sự lan truyền của ngọn lửa khi bị ảnh hưởng bởi hỏa hoạn, sử dụng phù hợp trong các công trình... cấp điện áp 0,6/1 kV, lắp đặt cố định.

CXV/FR là từ viết tắt, thể hiện đặc điểm nổi bật của dây chống cháy, có thể phân biệt với các dòng dây cáp khác, cụ thể:

C: cáp có lõi được làm bằng đồng (Cu)
X: tiếp theo là đến lớp cách điện bằng XLPE
V: vỏ bọc bên ngoài cùng bằng FR-PVC
FR: lớp băng mica chống cháy

Cáp chống cháy CXV/FR sử dụng phù hợp trong các công trình công cộng, hệ thống điện dự phòng, hệ thống khẩn cấp, hệ thống báo cháy, hệ thống phun nước chữa cháy, hệ thống báo khói và hút khói, hệ thống đèn thoát hiểm...có cấp điện áp 0,6/1 kV

TIÊU CHUẨN ÁP DỤNG

TCVN 5935-1 / IEC 60502-1

TCVN 6612 / IEC 60228
IEC 60331-21; IEC 60332-1,3
BS 6387; BS 4066-1,3

NHẬN BIẾT LÕI

Bằng băng màu:

Cáp 1 lõi: Màu tự nhiên, không băng màu.

Cáp nhiều lõi: Màu đỏ - vàng - xanh dương - không băng màu (trung tính) - xanh lục (TER).

Hoặc theo yêu cầu khách hàng.

CẤU TRÚC

Dây Cáp Điện CXV/FR Là Gì?

ĐẶC TÍNH KỸ THUẬT

Cấp điện áp U₀/U: 0,6/1 kV.	Rated voltage U₀/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút).	Test voltage: 3,5 kV (5 minutes).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90⁰C.	Maximum conductor temperature for normal operation is 90⁰C.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250⁰C.	Maximum conductor temperature for short-circuit (5s maximum duration) is 250⁰C.
Cáp đáp ứng tiêu chuẩn BS 6387 Cat. CWZ.	The cables pass BS 6387 Cat. CWZ.
Cáp chịu cháy ở 950⁰C trong 3 giờ.	Cables are subjected to fire at 950⁰C for 3 hours.
Cáp chống cháy có đặc điểm truyền lửa chậm nên khó bắt cháy.	The fire resistant cables have a significant reduced tendency to propagate fire.
Cáp có khả năng tự tắt sau khi loại bỏ nguồn lửa.	The cables must self-extinguish after removing the fire source.

BẢNG TRA TIẾT DIỆN DÂY DẪN THEO CÔNG SUẤT

CÁP CXV/FR - 1 LÕI (1 CORE)

Tiết diện	Số sợi/Đường kính sợi	Điện trở DC tối đa ở 20 ⁰C	*Đường kính tổng gần đúng⁽⁾**	*Khối lượng cáp gần đúng⁽⁾**
mm²	N⁰/mm	Ω/km	mm	kg/km
1,5	7/0,52	12,10	6,4	52
2,5	7/0,67	7,41	6,9	65
4	7/0,85	4,61	7,4	83
6	7/1,04	3,08	8,0	106
10	CC	1,83	8,6	148
16	CC	1,15	9,5	205
25	CC	0,727	11,0	302
35	CC	0,524	12,1	394
50	CC	0,387	13,4	518
70	CC	0,268	15,3	731
95	CC	0,193	17,1	968
120	CC	0,153	18,7	1203
150	CC	0,124	20,7	1484
185	CC	0,0991	22,7	1823
240	CC	0,0754	25,4	2373
300	CC	0,0601	28,2	3008
400	CC	0,0470	31,5	3859
500	CC	0,0366	35,1	4888
630	CC	0,0283	39,9	6451

CÁP CXV/FR - 2 LÕI (2 CORE)

Tiết diện	Số sợi/Đường kính sợi	Điện trở DC tối đa ở 20 ⁰C	*Đường kính tổng gần đúng⁽⁾**	*Khối lượng cáp gần đúng⁽⁾**
mm²	N⁰/mm	Ω/km	mm	kg/km
1,5	7/0,52	12,10	12,4	197
2,5	7/0,67	7,41	13,3	238
4	7/0,85	4,61	14,4	294
6	7/1,04	3,08	15,5	362
10	CC	1,83	16,0	352
16	CC	1,15	17,8	478
25	CC	0,727	20,9	698
35	CC	0,524	23,0	900
50	CC	0,387	25,7	1175
70	CC	0,268	29,5	1646
95	CC	0,193	33,0	2175
120	CC	0,153	36,4	2706
150	CC	0,124	40,3	3328
185	CC	0,0991	44,4	4095
240	CC	0,0754	50,2	5328
300	CC	0,0601	55,7	6736
400	CC	0,0470	62,5	8629
500	CC	0,0366	-	-
630	CC	0,0283	-	-

CÁP CXV/FR - 3 LÕI (3 CORE)

Tiết diện	Số sợi/Đường kính sợi	Điện trở DC tối đa ở 20 ⁰C	*Đường kính tổng gần đúng⁽⁾**	*Khối lượng cáp gần đúng⁽⁾**
mm²	N⁰/mm	Ω/km	mm	kg/km
1,5	7/0,52	12,10	13,1	218
2,5	7/0,67	7,41	14,0	268
4	7/0,85	4,61	15,2	337
6	7/1,04	3,08	16,4	422
10	CC	1,83	17,0	460
16	CC	1,15	18,9	637
25	CC	0,727	22,3	944
35	CC	0,524	24,5	1230
50	CC	0,387	27,5	1619
70	CC	0,268	31,7	2300
95	CC	0,193	35,4	3034
120	CC	0,153	39,0	3786
150	CC	0,124	43,3	4681
185	CC	0,0991	48,2	5778
240	CC	0,0754	54,0	7518
300	CC	0,0601	59,9	9522
400	CC	0,0470	67,8	12257
500	CC	0,0366	-	-
630	CC	0,0283	-	-

CÁP CXV/FR - 4 LÕI (4 CORE)

Tiết diện	Số sợi/Đường kính sợi	Điện trở DC tối đa ở 20 ⁰C	*Đường kính tổng gần đúng⁽⁾**	*Khối lượng cáp gần đúng⁽⁾**
mm²	N⁰/mm	Ω/km	mm	kg/km
1,5	7/0,52	12,10	14,1	255
2,5	7/0,67	7,41	15,2	317
4	7/0,85	4,61	16,5	404
6	7/1,04	3,08	17,9	511
10	CC	1,83	18,6	584
16	CC	1,15	20,8	816
25	CC	0,727	24,5	1218
35	CC	0,524	27,1	1594
50	CC	0,387	30,5	2119
70	CC	0,268	35,3	3016
95	CC	0,193	39,4	3984
120	CC	0,153	43,6	4992
150	CC	0,124	48,6	6158
185	CC	0,0991	53,7	7615
240	CC	0,0754	60,2	9909
300	CC	0,0601	67,2	12565
400	CC	0,0470	75,5	16361
500	CC	0,0366	-	-
630	CC	0,0283	-	-

CÁP CXV/FR - 3 PHA + 1 TRUNG TÍNH (3 PHASE +1 NEUTRAL CORES)

Tiết diện	Số sợi/Đường kính sợi	Điện trở DC tối đa ở 20 ⁰C	*Đường kính tổng gần đúng⁽⁾**	*Khối lượng cáp gần đúng⁽⁾**
mm²	N⁰/mm	Ω/km	mm	kg/km
3x4 + 1x2,5	-	-	16,2	380
3x6 + 1x4	-	-	17,5	481
3x10 + 1x6	-	-	19,0	647
3x16 + 1x10	-	-	20,2	758
3x25 + 1x16	-	-	23,6	1117
3x35 + 1x16	-	-	25,5	1396
3x35 + 1x25	-	-	26,4	1499
3x50 + 1x25	-	-	28,9	1881
3x50 + 1x35	-	-	29,5	1977
3x70 + 1x35	-	-	33,2	2647
3x70 + 1x50	-	-	34,2	2793
3x95 + 1x50	-	-	37,2	3519
3x95 + 1x70	-	-	38,4	3744
3x120 + 1x70	-	-	41,5	4487
3x120 + 1x95	-	-	42,4	4729
3x150 + 1x70	-	-	45,4	5359
3x150 + 1x95	-	-	46,5	5623
3x185 + 1x95	-	-	50,3	6696
3x185 + 1x120	-	-	51,2	6947
3x240 + 1x120	-	-	56,2	8663
3x240 + 1x150	-	-	57,3	8958
3x240 + 1x185	-	-	58,7	9343
3x300 + 1x150	-	-	62,3	10936
3x300 + 1x185	-	-	63,5	11301
3x400 + 1x185	-	-	70,1	13971
3x400 + 1x240	-	-	71,8	14581

CÁP CHỐNG CHÁY CADIVI CXV/FR 1x50mm2

– CC : Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*) : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.
