LỰA CHỌN TIẾT DIỆN DÂY DẪN THEO CÔNG SUẤT

HƯỚNG DẪN LỰA CHỌN TIẾT DIỆN DÂY DẪN THEO
CÔNG SUẤT DÒNG ĐIỆN

Tại sao việc lựa chọn tiết diện dây dẫn theo dòng điện lại quan trọng

Cách chọn dây dẫn trong đời sống thực tế

Trong hệ thống điện, nhiệm vụ đầu tiên và có yếu tố quyết định đến sự bền bỉ, hiệu quả và tiết kiệm chi phí đầu tư chính là tính toán và lựa chọn tiết diện dây dẫn phù hợp công suất, công năng sử dụng, môi trường lắp đặt,...

Yếu tố này giúp nhà đầu tư có được một hệ thống tối ưu về chi phí, phù hợp về công năng, an toàn và hiệu suất làm việc cao, bền bỉ.

Tại sao việc lựa chọn tiết diện dây dẫn theo dòng điện lại quan trọng?

Khi hệ thống điện đi vào hoạt động, môi trường làm việc và công suất hoạt động của toàn bộ máy móc trong hệ thống được quyết định bởi việc bố trí cấp nguồn và tuyến cáp sử dụng, nếu chúng ta chọn cáp bị sai chủng loại, yêu cầu, thông số kỹ thuật sẽ trực tiếp dẫn đến hệ thống làm việc không ổn định, tổn hao cao, sự cố xảy ra liên tục, vô hình chung sẽ giảm tuổi thọ hệ thống và tăng chi phí vận hành bảo dưỡng. Vì vậy chọn lựa dây dẫn phù hợp là sự tiên quyết cho hệ thống điện.

Tiết diện dây dẫn là gì?

Có thể định nghĩa một cách dễ hiểu đó là  hình phẳng có được sau khi cắt vuông góc với lõi dây dẫn điện như đồng hay nhôm hoặc đồng pha nhôm mà không tính phần vỏ cách điện.

Trong trường hợp cáp nhiều sợi (đa lõi), cần tính tiết diện một sợi và sau đó nhân với số lượng sợi.

“Diện tích bề mặt” càng lớn thì cáp có khả năng mang dòng điện càng tốt – càng dày thì càng tốt.

Công thức tính tiết diện dây dẫn, có thể áp dụng công thức tính tiết diện S=I/J

Chú thích ký hiệu:

• S: là tiết diện dây dẫn, tính bằng mm2.
• I: dòng điện chạy qua mặt cắt vuông, tính bằng Ampere (A).
• J: mật độ dòng điện cho phép (A/mm2).

Lưu ý:

• Mật độ dòng điện cho phép của dây đồng (Cu) J ~ 6 A/mm2.
• Mật độ dòng điện cho phép của dây nhôm (Al) J ~ 4,5 A/mm2.

Cách chọn dây dẫn trong đời sống thực tế

Trong thực tế thì cũng có khá nhiều cách để chọn lựa được dây dẫy phù hợp với dự án như những cách thường được lưa chọn đó là:

Chọn tiết diện dây dẫn điện theo tính toán (theo công thức tính toán).

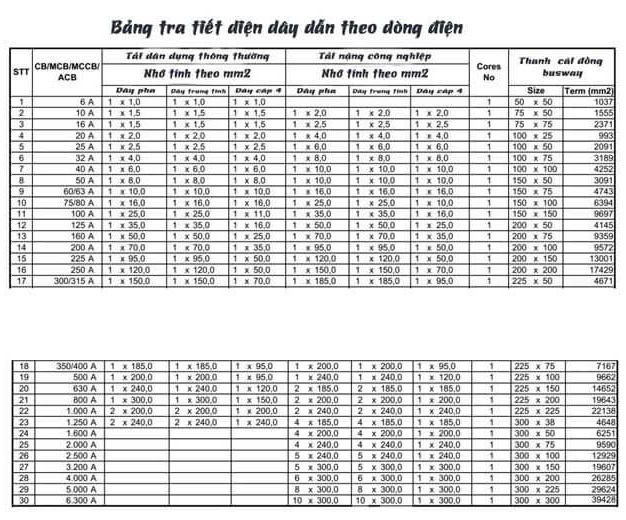

Tham khảo bảng tra tiết diện cụ thể theo công thức:

Cách chọn tiết diện dây dẫn theo công suất

Cách chọn tiết diện dây dẫn 1

Đối với hệ thống điện sinh hoạt (dây điện dân dụng), ta có thể làm theo các gợi ý sau:

Tính toán tổng công suất đã, đang và sẽ sử dụng để lựa chọn dây dẫn điện cấp cho nguồn tổng.

Chỉ nên sử dụng tối đa là 70% công suất định mức cho phép. Ví dụ: 1mm2 chịu được cường độ dòng điện I = 6A thì ta chỉ nên sử dụng thiết bị điện có công suất trong khoảng 4A).

Quy tắc chọn tiết diện dây dẫn: 6A/mm2.

Ví Dụ: cách chọn dây điện nguồn giả sử tổng công suất các thiết bị sử dụng điện là P=5KW(5000W)

Đối với dòng điện 220V chúng ta tính như sau:

Dây đồng có mật độ dòng điện cho phép là Jđ =6A/mm2= tương đương 1,3KW/1mm2

Cách tính 1:

Áp dụng công thức tính S=P/Jđ

• S: là tiết diện của dây dẫn (mm2)
• J: Mật độ dòng điện cho phép (Amm2)
• P: Tổng công suất (KW)

Như vậy S=5KW/1,3KW=3.84mm2

Từ kết quả chúng ta có thể sử dụng dây điện có tiết diện 4mm2 trở lên.

Cách tính 2:

Sử dụng công thức tính dòng điện I=P/U

• I: Cường độ dòng điện (A)
• P: là công suất (KW)
• U: Hiệu điện thế (V)

vậy I=5X1000/220=22.72A

từ đó S=I/Jđ=22.72/6=3.78mm2

Từ kết quả chọn dây 4mm2

Cách chọn tiết diện dây dẫn 2

Đối với dây đồng (Cu)

• Mật độ dòng điện TỐI ĐA: J = 6A/mm2 (=1,3kW/mm2 = 1300W/mm2).
• Dòng điện làm việc: A = 2,5A/mm2.

Đối với dây nhôm (Al)

• Mật độ dòng điện TỐI ĐA: J = 4,5A/mm2 (=1kW/mm2 = 1000W/mm2).
• Dòng điện làm việc: A từ 1,5A/mm2 đến 2A/mm2.
• Công thức tính điện 1 pha 220V: Ptt=Pthực х Ks = U x I x Cos φ ( Ks là hệ số đồng thời thường lấy 0.8).
• Công thức tính điện 3 pha 380V: Ptt=Pthực х Ks = U x I x Cos φ x Căn 3.



Chọn dây, cáp điện theo các tiêu chuẩn



Việc chọn theo bảng chọn tiết diện dây dẫn điện theo dòng điện sẽ giúp cho việc thiết kế, thi công công trình dễ dàng hơn rất nhiều cũng như phù hợp các tiêu chuẩn đã có sẵn - Tiêu chuẩn IEC 60439.

Theo tiêu chuẩn IEC 60439. Dòng điện và tiết diện dây dẫn đến 400A được chọn trong các bảng 8 IEC60439-1.

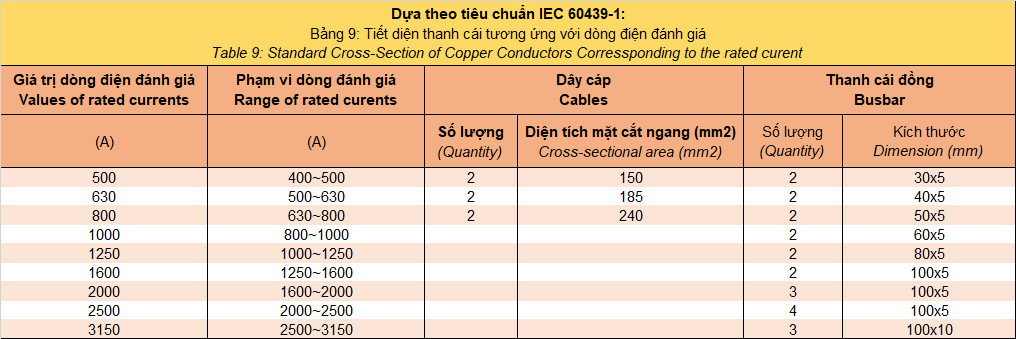

Dòng điện và tiết diện dây dẫn, thanh cái từ 400A đến 3150A được chọn trong bảng 9 IEC 60439-1:

Chọn dây dẫn điện theo kinh nghiệm:

Lựa chọn dây dẫn cho từng phần của nhà ở:

Tùy theo công suất chịu tải của từng nhánh trong sơ đồ điện, người dùng có thể chọn nhiều loại dây, cỡ dây khác nhau cho từng phần nhà ở của mình.

Lựa chọn dây dẫn cho từng phần của nhà ở, bao gồm ba bước nhỏ.

• Lựa chọn đọan dây ngoài trời.
• Lựa chọn đọan cáp điện kế.
• Lựa chọn dây cho từng nhánh và dây đến từng thiết bị tiêu thụ điện.



Chọn tiết diện dây dẫn 3 pha theo công suất



Xác định nguồn điện: Với những công trình đang dự tính trong tương lai thì bạn cần xác định được thiết bị trong nhà sẻ sử dụng điện 1 pha hay 3 pha, đồng thời dựa vào nguồn điện cấp của công ty điện lực nơi bạn ở có những loại nguồn điện này, ngay nay phần lớn hộ gia đình sử dụng điện 1 pha 2 dây.

Tính tổng công suất tiêu thụ của thiết bị: Một số thiết bị tiêu thụ điện phổ biến như điều hòa, tủ lạnh, máy giặt, máy nước nóng, máy bơm nước…bạn cần phải xác định tổng công suất tiêu thụ hằng tháng đề đưa ra sự lựa chọn tiếp diện sợi dây tốt nhất.
